– Giám sát dòng chảy của dầu, nước và khí
– Hoạt động như cảm biến phát hiện mức chất lỏng
– Cảm biến nhiệt điện trở RTD cho độ chính xác cao
– Dải đo: 1–200 cm/s (nước), 3–300 cm/s (dầu), 6–20 m/s (khí)
– Đầu ra tùy chọn: PNP / NPN / Relay
– Cấp bảo vệ IP65 (tùy chọn IP67) chống bụi, nước

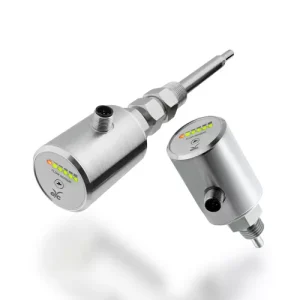

FTC05 là công tắc lưu lượng nhiệt kiểu dây nóng (Hot Wire Thermal Flow Switch) do eyc-tech phát triển, thích hợp cho đo lưu lượng của nước, dầu, khí, và phát hiện mức chất lỏng. Thiết kế nhỏ gọn, vỏ kim loại bền chắc, kết hợp chỉ báo LED giúp dễ dàng lắp đặt và vận hành.
Dựa trên nguyên lý nhiệt động học, FTC05 sử dụng 2 cảm biến nhiệt tích hợp trong đầu dò. Một cảm biến đo nhiệt độ môi trường, cảm biến còn lại được làm nóng hơn một vài độ. Khi có dòng chảy, nhiệt từ cảm biến nóng bị môi chất cuốn đi, tạo ra sự chênh lệch nhiệt độ giữa hai cảm biến. Dựa vào độ chênh này, thiết bị xác định tốc độ dòng chảy.
FTC05 là lựa chọn tối ưu cho các hệ thống công nghiệp cần giám sát lưu lượng và mức chất lỏng với độ tin cậy cao, dễ dàng tích hợp vào các môi trường khắt khe nhờ thiết kế vỏ kim loại và khả năng tùy chỉnh linh hoạt.
| Đầu vào | |
|---|---|
| Loại cảm biến | RTD – Cảm biến nhiệt điện trở |
| Dải đo – Nước | 1 … 200 cm/s |
| Dải đo – Dầu | 3 … 300 cm/s |
| Dải đo – Khí | 6 … 20 m/s |
| Đầu ra | |
| Kiểu đầu ra | PNP / NPN / Relay |
| Kết nối tín hiệu | Đầu nối M12 |
| Tải trở tối đa | NPN, PNP: 500 mA (DC 24V) Relay: 36 W |
| Thời gian đáp ứng | ≤ 3 giây |
| Thời gian khởi động | ≤ 10 giây |
| Môi trường | |
| Môi chất | Nước, dầu, khí (phù hợp với inox) |
| Nhiệt độ môi chất | 0 … +50°C |
| Nhiệt độ hoạt động | -20 … +60°C |
| Độ ẩm hoạt động | 0 … 100% RH |
| Nhiệt độ lưu trữ | -40 … +85°C |
| Áp suất chịu đựng | 10 bar |
| Điện và kết nối | |
| Điện áp cung cấp | DC 24 V ±10% |
| Dòng tiêu thụ | ≤ 70 mA |
| Bảo vệ quá áp | Tối đa DC 40 V |
| Kết nối điện | Đầu nối M12 |
| Lắp đặt & bảo vệ | |
| Phương thức lắp đặt | Dạng ren |
| Cấp bảo vệ | IP65 (tùy chọn IP67) |
| Bảo vệ điện | • Đảo cực • Quá áp • Ngắn mạch |
| Chứng nhận & vật liệu | |
| Chứng nhận | CE |
| Vật liệu vỏ | Inox SUS304 |
| Trọng lượng | 290 g (không bao gồm dây) |
